Mesure de l'épaisseur de peinture sur des pare-chocs/fascias en plastique avec Advanced Systèmes d'aide à la conduite (ADAS)

Produits référencés :

La jauge d'épaisseur de revêtement de DeFelsko PosiTector 200 de DeFelsko est idéale pour mesurer de manière non destructive l'épaisseur de la peinture ("topcoat") appliquée sur les pare-chocs/fascias en plastique des véhicules avec ou sans système d'aide à la conduite (ADAS) Advanced .

Depuis plus de 25 ans, les constructeurs automobiles et les ateliers de réparation de carrosserie utilisent l'appareil de mesure de l'épaisseur de la peinture appliquée sur les pièces en plastique intérieures et extérieures. PosiTector 200 pour mesurer l'épaisseur de la peinture appliquée sur les pièces plastiques intérieures et extérieures. Bien que l'instrument ait fourni l'assurance que les spécifications étaient respectées, la sécurité n'avait pas été la motivation - jusqu'à maintenant.

Avec la croissance rapide des systèmes d'aide à la conduite Advanced , il est devenu impératif de pouvoir mesurer avec précision l'épaisseur de la peinture sur les pare-chocs et les façades des véhicules. L'application d'une épaisseur de peinture supérieure aux spécifications des fabricants peut avoir un impact négatif sur la capacité des capteurs ADAS à fonctionner correctement, réduisant ainsi la sécurité globale des occupants.

Cet article traite de l'importance d'une mesure précise de la peinture pour répondre aux nouvelles exigences de la remise en état des pare-chocs et des fascias à l'aide de l'outil de mesure de la peinture de DeFelsko. PosiTector 200 de DeFelsko.

Contexte

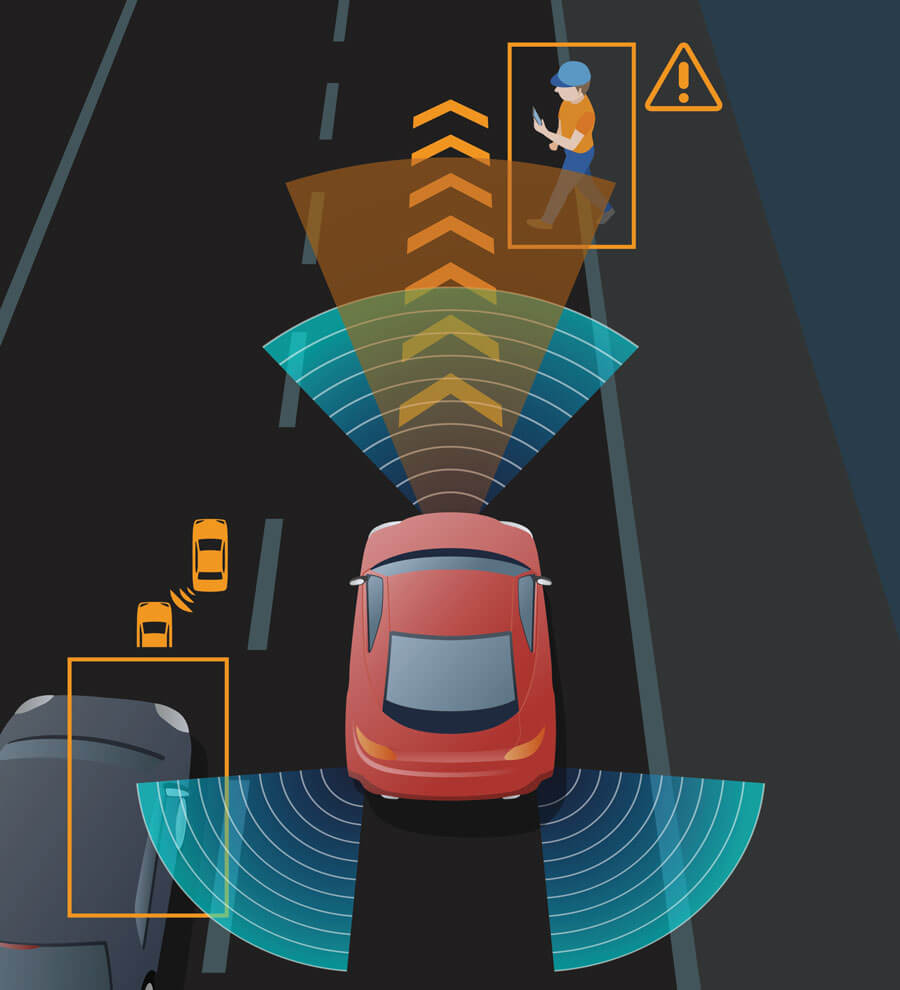

Les constructeurs automobiles continuent d'intégrer les technologies advanced dans le but d'améliorer le confort et la sécurité globale des occupants des véhicules. Les systèmes d'aide à la conduite (ADAS) intégrés Advanced sont en train de devenir standard sur de nombreux nouveaux véhicules. Ces systèmes comprennent :

  • Détection de l'angle mort
  • Systèmes d'alerte de franchissement de ligne
  • Détection des piétons
  • Assistance au freinage intégrée
  • Régulateur de vitesse adaptatif
  • Systèmes de freinage anti-collision

D'ici à 2022, les systèmes de freinage anticollision feront partie de l'équipement de tous les véhicules ( standard ). Cela est dû à un accord volontaire conclu entre vingt des plus grands constructeurs automobiles, la National Highway Traffic Safety Administration et l'Insurance Institute for Highway Safety. Cela représente environ 99 % du marché automobile américain. Des accords similaires ont été établis sur les marchés européen et indien.

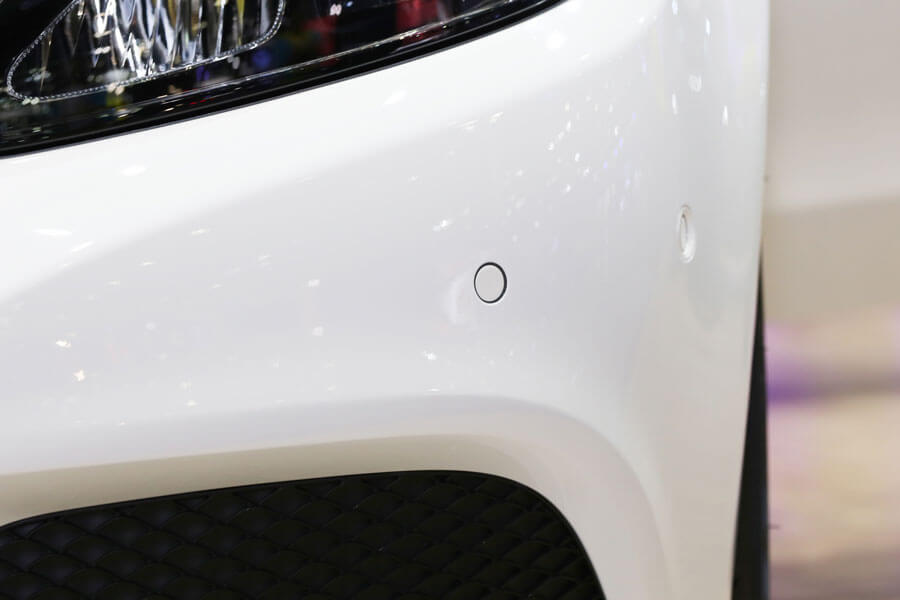

Ces systèmes d'aide à la conduite Advanced utilisent souvent des capteurs intégrés dans les pare-chocs et les boucliers des véhicules pour détecter les mouvements et la proximité des objets. Leur capacité à fonctionner correctement est limitée lorsque la puissance de leur signal est entravée par des travaux de réparation ou une peinture excessive. C'est pourquoi les constructeurs automobiles tels que General Motors ont limité les travaux de réparation des pare-chocs et des boucliers équipés du système ADAS à la retouche de la peinture. L'épaisseur de la peinture ne doit pas dépasser les recommandations du fabricant de l'équipement d'origine ; par exemple, General Motors indique que l'épaisseur de la peinture sur les pare-chocs/fascias équipés de l'ADAS ne doit pas dépasser 13 mils (330 microns). Une peinture trop épaisse aura un impact négatif sur la capacité des capteurs à fonctionner.

Il est plus que jamais essentiel pour les fabricants et les ateliers de réparation de carrosserie de mesurer et de contrôler avec précision l'épaisseur de la peinture pendant le processus de refinition.

La solution de DeFelsko

L'appareil de mesure de l'épaisseur des revêtements par ultrasons BPosiTector 200 est idéal pour mesurer l'épaisseur de la peinture sur les pare-chocs en plastique des véhicules automobiles, les façades et autres pièces extérieures et intérieures. Il est prêt à mesurer dès sa sortie de l'emballage et ne nécessite aucun réglage d'étalonnage pour la plupart des applications.

Deux modèles :

  1. Le PosiTector 200 B1 (modèleStandard ) est la solution économique et la plus courante pour mesurer l'épaisseur de revêtement TOTAL.
  2. Le PosiTector 200 B3 ( modèleAdvanced ) est capable de mesurer à la fois l'épaisseur TOTALE du revêtement ET jusqu'à 3 épaisseurs de couches individuelles dans un système multicouche.

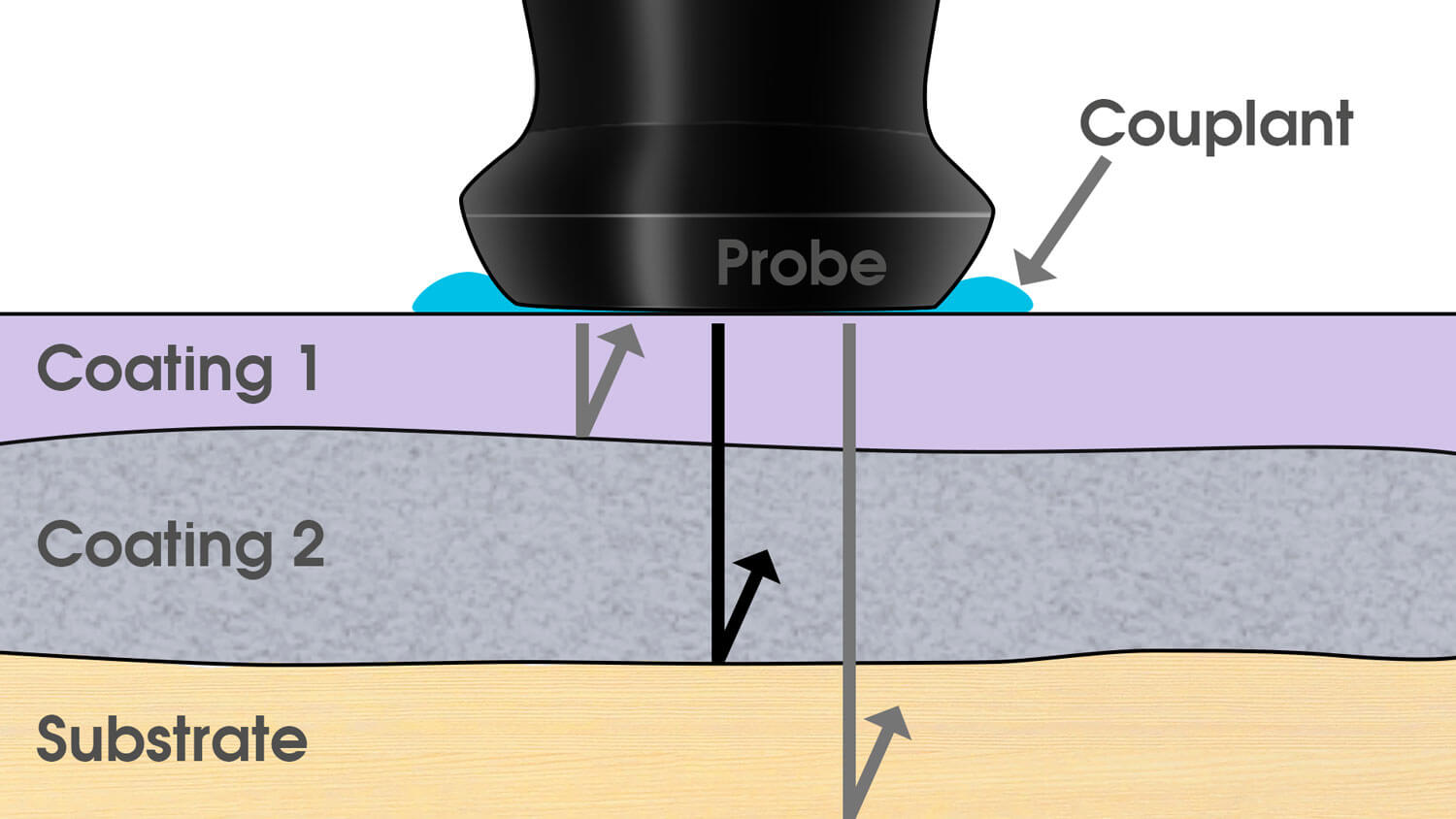

Comment cela fonctionne : La sonde BPosiTector 200 émet une impulsion sonore à haute fréquence qui se propage dans le revêtement via un gel de couplage et se réfléchit sur TOUTE surface de densité différente. Les mesures de l'épaisseur du revêtement sont obtenues en mesurant le temps que met le signal ultrasonore à se propager de la pointe de la sonde à l'interface revêtement/substrat et inversement. Le temps de parcours est divisé par deux et multiplié par la vitesse du son dans le revêtement pour obtenir l'épaisseur du revêtement.

Par défaut, le PosiTector 200 interprète le plus grand "écho" dans la plage sélectionnée comme étant l'écho revêtement/revêtement ou revêtement/substrat.

Les revêtements automobiles sont généralement des systèmes multicouches composés d'un promoteur d'adhérence, d'un apprêt, d'une couche de base et d'une couche transparente. Cette note d'application se concentre sur la mesure de l'épaisseur totale combinée du système de peinture sur les pare-chocs et les fascias en plastique. Pour plus d'informations sur la mesure de la peinture automobile multicouche, consultez notre note d'application Mesure de l'épaisseur de la peinture par ultrasons - Substrats en plastique. Plus précisément, la section "Application n°4 Mesure des épaisseurs des couches individuelles dans une application multicouche".

Comment mesurer

Le BPosiTector 200 est prêt à mesurer l'épaisseur de la peinture automobile dès sa sortie de l'emballage, sans aucun réglage. Pour obtenir de meilleurs résultats en mesurant l'épaisseur totale du revêtement appliqué sur les pare-chocs/fascias, nous vous recommandons d'activer le mode Max Thick dans le menu Setup. Une fois cette option activée, suivez ces étapes simples.

  1. Pressez une gouttelette de gel ultrasonique (couplant) sur le pare-chocs ou le fascia enduit.
  2. Placez la sonde sur le gel et appuyez pour lancer une mesure.
  3. Soulever la sonde lorsqu'un double bip se fait entendre et que la mesure s'affiche. Une deuxième lecture peut être effectuée au même endroit en continuant à maintenir la sonde sur la surface.

La mesure affichée indique l'épaisseur totale du système de peinture. Les images suivantes sont des exemples d'écrans de mesure de BPosiTector 200 Standard et en Advanced mode Épaisseur maximale.

Dans l'exemple ci-dessus (à droite), la couche 1 a une épaisseur de 2,0 mils. La couche 2 a une épaisseur de 1,4 mils. L'épaisseur totale est de 3,4 mils. L'affichage graphique montre deux "pics" représentant deux interfaces de matériaux distincts. Bien que le système de revêtement soit en réalité composé de 4 couches, l'instrument combine les épaisseurs des 3 premières couches (promoteur d'adhésion, apprêt, couches de base) en une seule valeur de 1,4 mils. La couche finale transparente est mesurée individuellement à 2,0 mils. L'épaisseur totale du système de revêtement est de 3,4 mils. Pour plus d'informations sur le mode graphique et la mesure de couches multiples , cliquez ici.

Remarque : Le site PosiTector 200 B peut également afficher les valeurs mesurées en unités microniques (métriques).

Une fois la mesure terminée, essuyez la sonde et la surface avec un mouchoir ou un chiffon doux. C'est aussi simple que cela.

Conclusion

Les constructeurs automobiles continuant à ajouter de plus en plus de systèmes de surveillance à leurs véhicules, la nécessité de mesurer avec précision l'épaisseur des revêtements appliqués sur les pare-chocs/fasques automobiles en plastique avec des capteurs intégrés devient impérative. Le BPosiTector 200 de DeFelsko est le moyen simple, durable et précis d'effectuer des mesures non destructives des revêtements appliqués aux pare-chocs automobiles en plastique intégrés aux capteurs du système d'aide à la conduite (ADAS) Advanced .

Contactez-nous pour de plus amples informations et une consultation gratuite.
